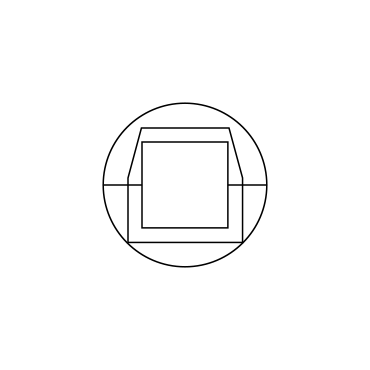

KVT 20 gy
| 訂貨號 | 45034 |
| EAN | 4251269311147 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 11 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M20 |
| 圓形開孔尺寸 | 20.3 mm |
| 線 | M20 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT | 卡扣式可分電纜格蘭頭
適用于帶連接器電纜, M20 - M63 / IP54 / UL type 12

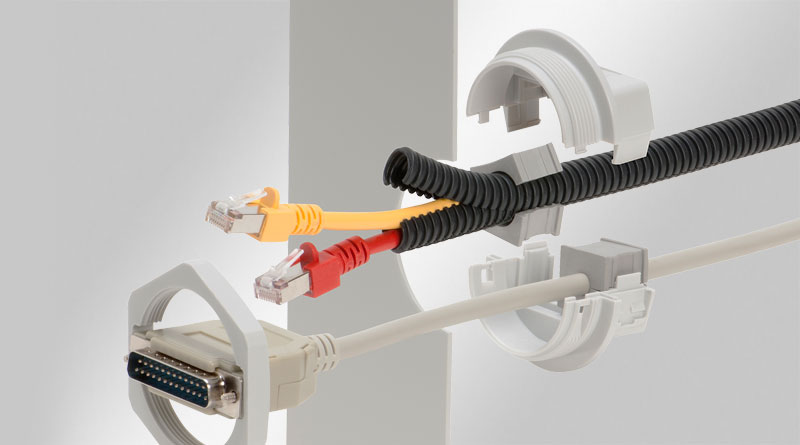

KVT是一種圓形的卡扣式可分電纜格蘭頭，可快速輕松地安裝和密封帶連接器或完整線束的電纜。它同樣也適用于不帶端子或連接器的電氣，氣動或液壓管線以及波紋管（例如引入控制面板，機柜或機械設備），并提供滿足IP54 / UL type 12標準的密封性。

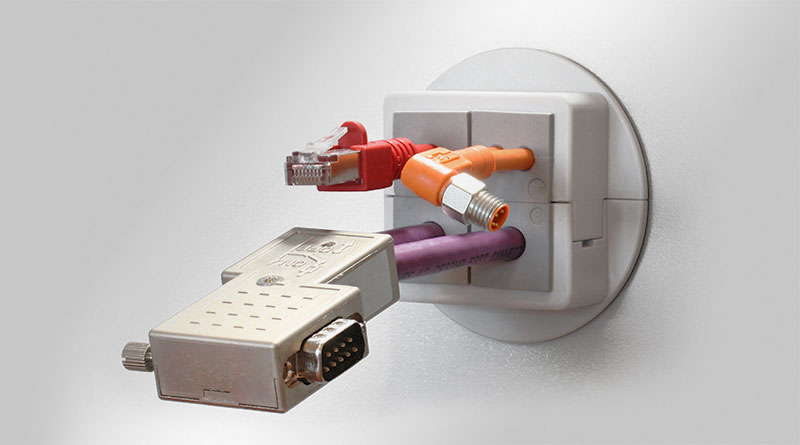

電纜格蘭頭易于安裝。將預制電纜放置在穿芯中，穿芯插入半個格蘭頭位置。根據電纜格蘭頭的尺寸，可以安裝一個，兩個或四個單獨的穿芯。 通過使用多孔穿芯，一個電纜格蘭頭最多可布置16根線。
包裝中包括聚酰胺螺母和密封圈。

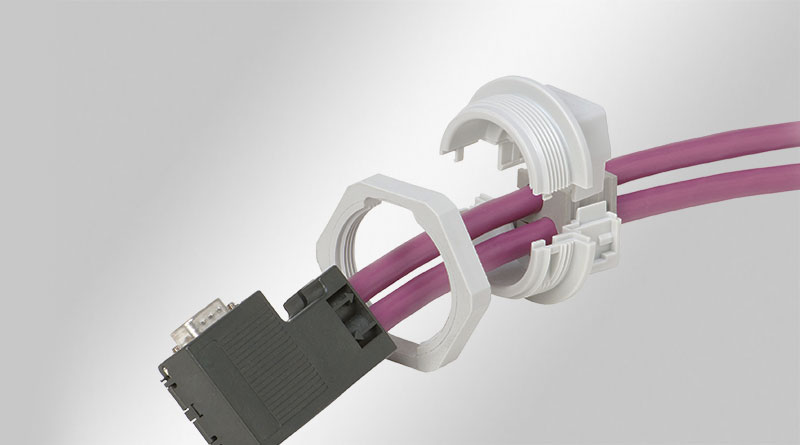

若將D-Sub，DVI或PROFIBUS連接器與可分式電纜格蘭頭KVT結合使用，需要使用特殊螺母。
規格
| IP防護等級（EN 60529） | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -30 C° 到 100 C° |
| 材料 | 聚碳酸酯 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 無鹵, 無硅 |
產品優勢
- 適用于帶連接器以及標準電纜的路徑規劃
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 適用標準或者公制尺寸
- 六角形的螺釘含在送貨里
- 當使用雙孔或四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸
KVT 20 bk
| 訂貨號 | 45024 |
| EAN | 4251269311062 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 11 mm |
| 顏色 | 黑色 |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M20 |
| 圓形開孔尺寸 | 20.3 mm |
| 線 | M20 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |

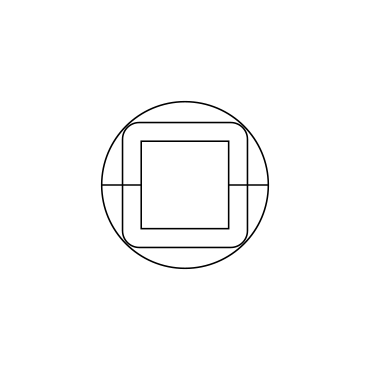

KVT 25 gy
| 訂貨號 | 45035 |
| EAN | 4251269311154 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M25 |
| 圓形開孔尺寸 | 25.3 mm |
| 線 | M25 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 25 bk
| 訂貨號 | 45025 |
| EAN | 4251269311079 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| 顏色 | 黑色 |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M25 |
| 圓形開孔尺寸 | 25.3 mm |
| 線 | M25 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |

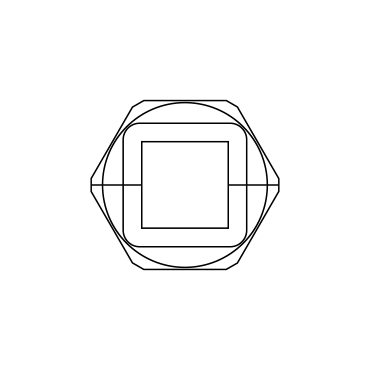

KVT 32 gy
| 訂貨號 | 45036 |
| EAN | 4251269311161 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 32 bk
| 訂貨號 | 45026 |
| EAN | 4251269311086 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 32 + KGM-SUB-D9 gy
| 訂貨號 | 45037 |
| EAN | 4251269311178 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 32 + KGM-SUB-D9 bk
| 訂貨號 | 45027 |
| EAN | 4251269311093 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 40 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 40 gy
| 訂貨號 | 45203 |
| EAN | 4251269311307 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 50 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M40 |
| 圓形開孔尺寸 | 40.4 mm |
| 線 | M40 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 40 bk
| 訂貨號 | 45028 |
| EAN | 4251269311109 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 50 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M40 |
| 圓形開孔尺寸 | 40.4 mm |
| 線 | M40 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 40 + KGM-PB gy
| 訂貨號 | 45205 |
| EAN | 4251269311321 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 50 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M40 |
| 圓形開孔尺寸 | 40.4 mm |
| 線 | M40 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |
KVT 40 + KGM-PB bk
| 訂貨號 | 45029 |
| EAN | 4251269311116 |
| 包裝單位 | 10 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 50 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M40 |
| 圓形開孔尺寸 | 40.4 mm |
| 線 | M40 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 小 |

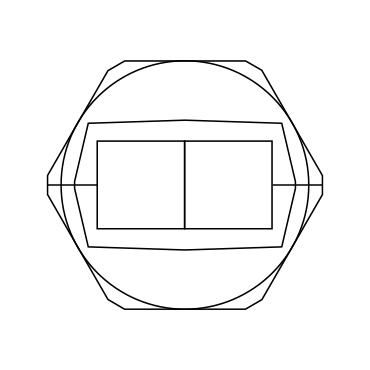

KVT 50-2 gy
| 訂貨號 | 45204 |
| EAN | 4251269311314 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 60 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 2 x KT 小 |
KVT 50-2 bk
| 訂貨號 | 45030 |
| EAN | 4251269311123 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 60 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 2 x KT 小 |
KVT 50-2 + KGM-SUB-D25 gy
| 訂貨號 | 45206 |
| EAN | 4251269311338 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 60 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 2 x KT 小 |
KVT 50-2 + KGM-SUB-D25 bk
| 訂貨號 | 45031 |
| EAN | 4251269311130 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 顏色 | 黑色 |
| 外徑 | 60 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 2 x KT 小 |

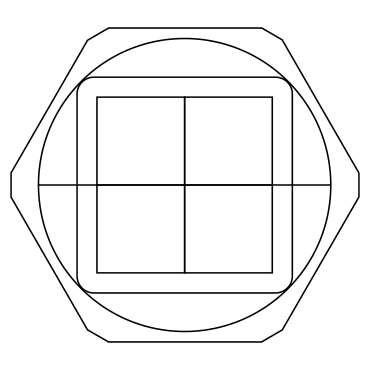

KVT 63|4 gy
| 訂貨號 | 45215 |
| EAN | 4251269311352 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 16 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 70.5 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 4 x KT 小 |
KVT 63|4 bk
| 訂貨號 | 45115 |
| EAN | 4251269311253 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 16 mm |
| 顏色 | 黑色 |
| 外徑 | 70.5 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 4 x KT 小 |
KVT 63|1 gy
| 訂貨號 | 45212 |
| EAN | 4251269311345 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 外徑 | 70.5 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 大 |
KVT 63|1 bk
| 訂貨號 | 45112 |
| EAN | 4251269311246 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 顏色 | 黑色 |
| 外徑 | 70.5 mm |
| 安裝高度 | 20.5 mm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 用穿芯安裝 | 1 x KT 大 |
