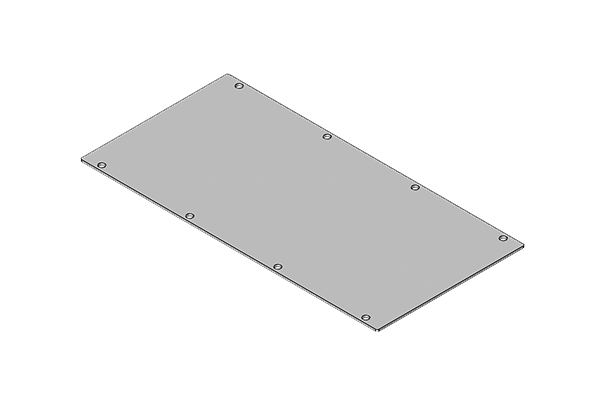

MP 0
| Osa nro. | 43882 |
| EAN | 4251269310898 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Sopii kaapelien l?pivientiin | - |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |
-
Tuotteet
?
Kotelotarvikkeet
?
MP | Moduulilaipat
MP | Moduulilaipat
kaapit / IP54
Moduulilevyt on varustettu KEL-l?pivienti valikoiman kiinnitt?miseen soveltuvilla aukoilla. Soveltuvuus KEL-FA 24, KEL-U 24, KEL-QUICK 24, KEL-JUMBO, KEL-DPF, KEL-JUMBO flex ja KEL-ULTRA flex tuotteille.
Moduulilevyt voidaan asentaa ao. paikkoihin:
- Erotussein?t, Rittal
- Kiinte?t kaappien pohjat ja katot (useiden valmistajien)
- Kaappien pohjat KDR-BMP, Rittal
Moduulilaipat ilman aukotuksia tilaus nro. 43882 (suunniteltu peitelevyksi) voidaan my?s tarvittaessa aukottaa itse asennuskohteessa.
Toimitus sis?lt?? tiivisteen.
Tekniset tiedot
| IP-suojausluokka (EN 60529) | IP54 |
| Materiaali | Ter?st?, sinkitty Alumiini |
Tuotetyypit ja koot

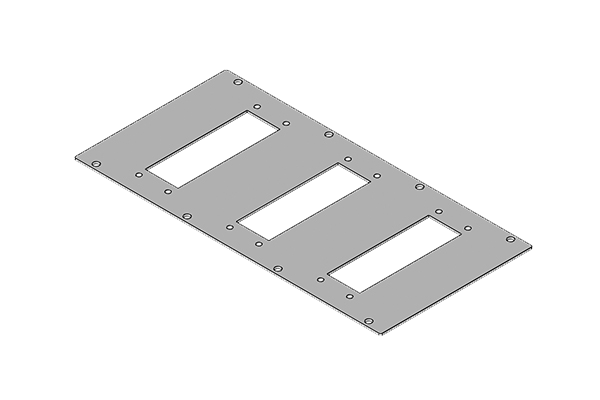

MP 1
| Osa nro. | 43891 |
| EAN | 4251269310966 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Leikkauskoko | 112 × 36 mm |
| Sopii kaapelien l?pivientiin | 3 × KEL 24 / KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

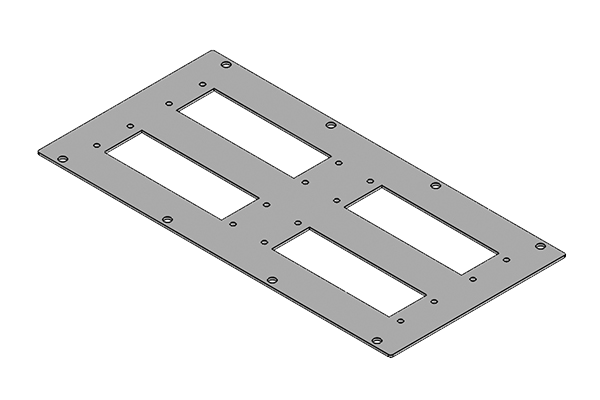

MP 2
| Osa nro. | 43890 |
| EAN | 4251269310959 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Leikkauskoko | 112 × 36 mm |
| Sopii kaapelien l?pivientiin | 4 × KEL 24 / KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

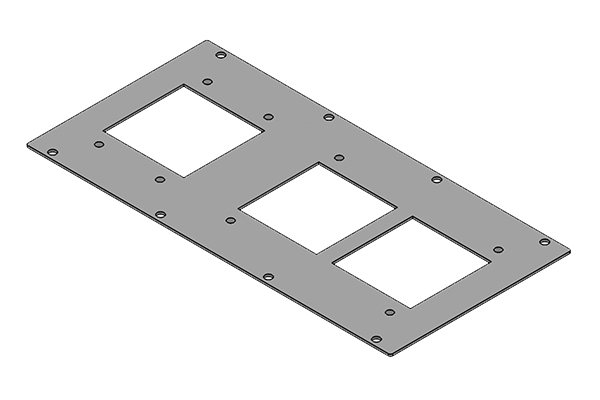

MP 3
| Osa nro. | 43886 |
| EAN | 4251269310911 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Sopii kaapelien l?pivientiin | 1 × KEL-JUMBO 1, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

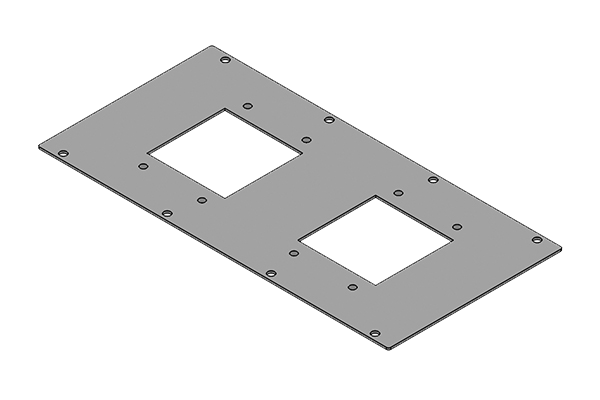

MP 4
| Osa nro. | 43888 |
| EAN | 4251269310935 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Sopii kaapelien l?pivientiin | 2 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

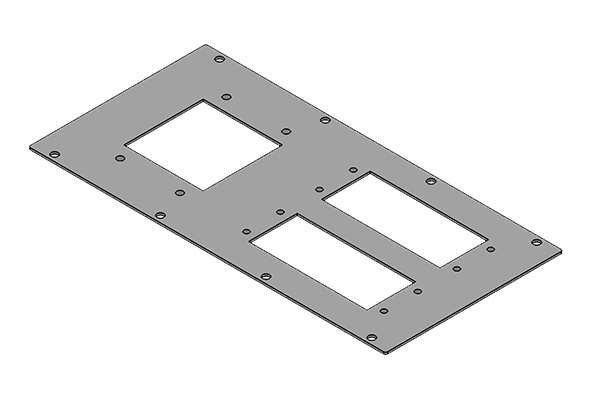

MP 5
| Osa nro. | 43887 |
| EAN | 4251269310928 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Leikkauskoko | 112 × 36 mm |
| Sopii kaapelien l?pivientiin | 2 × KEL 24 / KEL-U 24 / KEL-FA 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

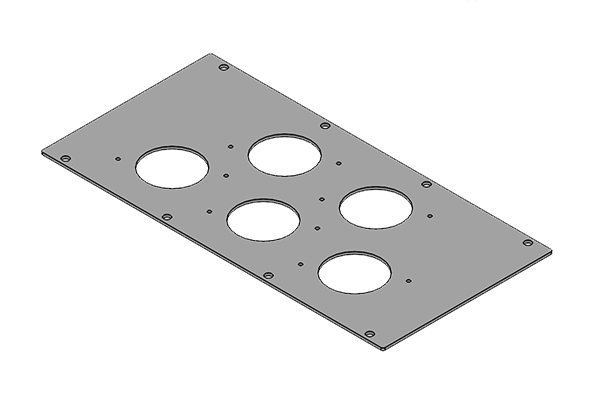

MP 6
| Osa nro. | 43883 |
| EAN | 4251269310904 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Leikkauskoko py?re? | 50,4 mm |
| Sopii kaapelien l?pivientiin | 5 × KEL-DPZ 50 / KEL-DPZ-HD 50 / KEL-DPZ-CLICK 50 / KEL-SCDP-TR 50 / KEL-DPF 50 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

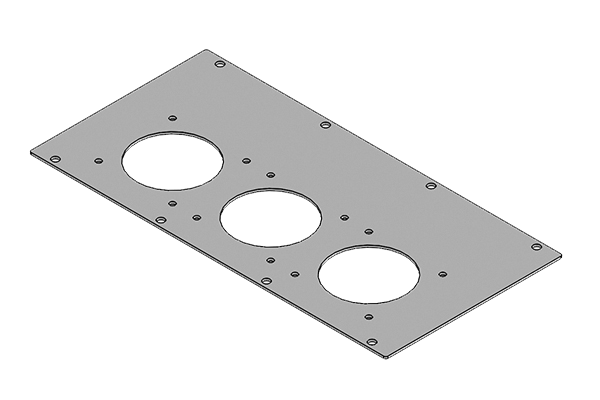

MP 7
| Osa nro. | 43889 |
| EAN | 4251269310942 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Leikkauskoko py?re? | 75,5 mm |
| Sopii kaapelien l?pivientiin | 3 × KEL-JUMBO flex |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |
MP 8
| Osa nro. | 43894 |
| EAN | 4251269310973 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 3 mm |
| Leikkauskoko py?re? | 140 mm |
| Sopii kaapelien l?pivientiin | 2 × KEL-ULTRA flex |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

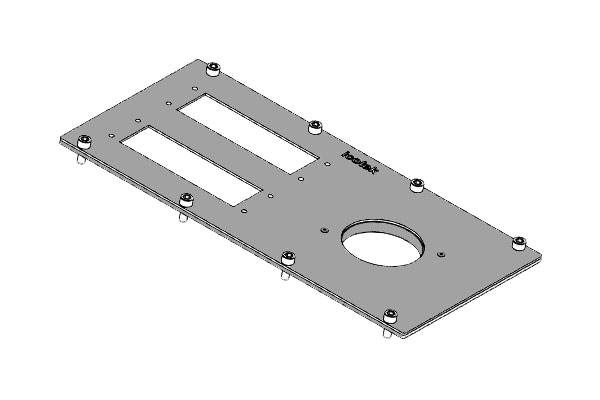

MP 10
| Osa nro. | 43896 |
| EAN | 4251269320422 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 2 mm |
| Leikkauskoko | 112 × 36 mm |
| Leikkauskoko py?re? | 63,4 mm |
| Sopii kaapelien l?pivientiin | 2 × KEL 24 / KEL-U 24 / KEL-FA 24 / KEL-QUICK 24, 1 × KEL-DPZ 63 / KEL-DPZ-CLICK 63 / KEL-DPF 63 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |

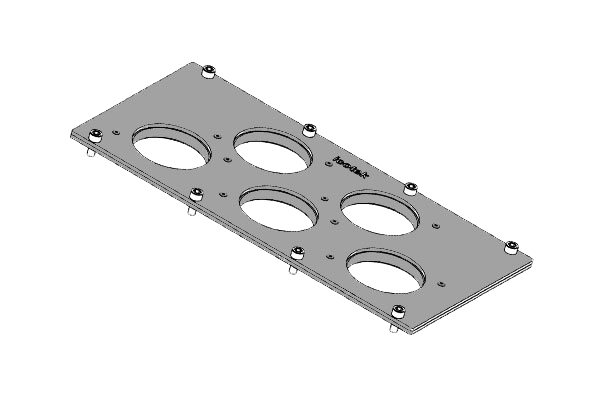

MP 11
| Osa nro. | 43899 |
| EAN | 4251269319020 |
| Pakkausyksikk? | 1 |
| Pituus | 338 mm |
| Leveys | 168 mm |
| Korkeus | 3 mm |
| Leikkauskoko py?re? | 63,4 mm |
| Sopii kaapelien l?pivientiin | 5 × KEL-DPZ 63 / KEL-DPZ-HD 63 / KEL-DPZ-CLICK 63 / KEL-SCDP-TR 63 / KEL-DPF 63 |
| Sopii koteloon | Rittal VX25, Rittal TS 8 |
