LF|MSKL 3-12 (M4)
| 訂貨號 | 37608 |
| EAN | 4251269316890 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 15 mm |
| 高度 | 26 mm |
| 安裝高度 | 26 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
EMC屏蔽夾，螺絲固定
帶或不帶應力釋放

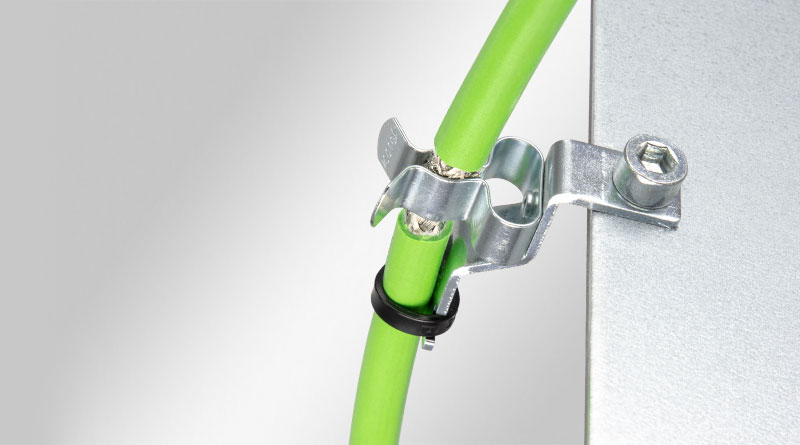

使用EMC屏蔽夾時，電纜的屏蔽層必須接到地電位。它們使用方便且有效地將單個電纜的屏蔽層接地。
當使用帶有集成應力消除裝置的電纜時，可以使用扎帶固定電纜。以此滿足EN 62444的應力釋放要求。我們還提供具有雙重應力消除功能的EMC屏蔽夾。請查詢PROFINET安裝指南。
由于其特殊的設計，MSKL的夾緊范圍非常大，而尺寸卻相對較小。 （例如：MSKL 3-12，可裝配12mm電纜屏蔽層：寬度26.25mm）。 EMC屏蔽夾LFZ-M|MSKL也有45°和90°角版本。 45°角型適用于各個制造商的變頻器。因此，可以將電纜以45°角插入。對于電纜布線和邊緣應力消除，可以使用90°角系列。
屏蔽夾很容易通過螺絲固定在安裝板上。

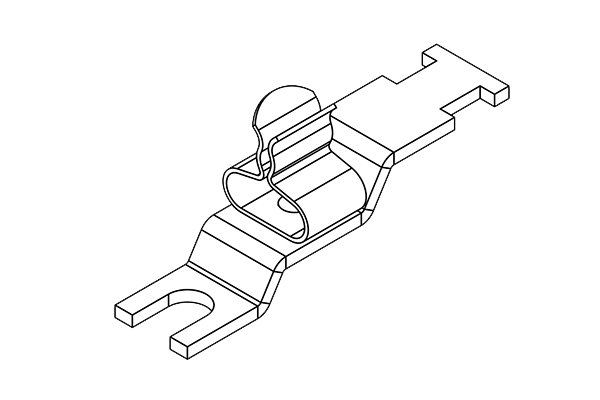

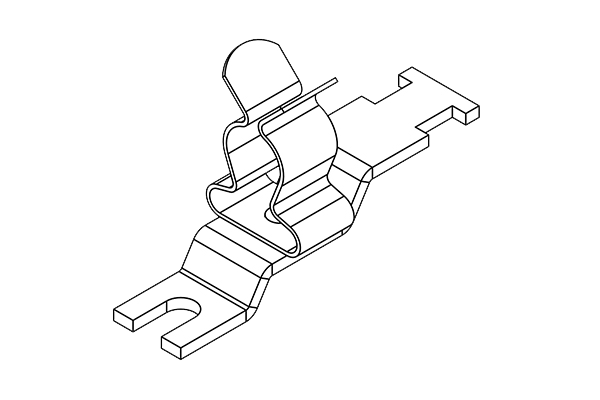

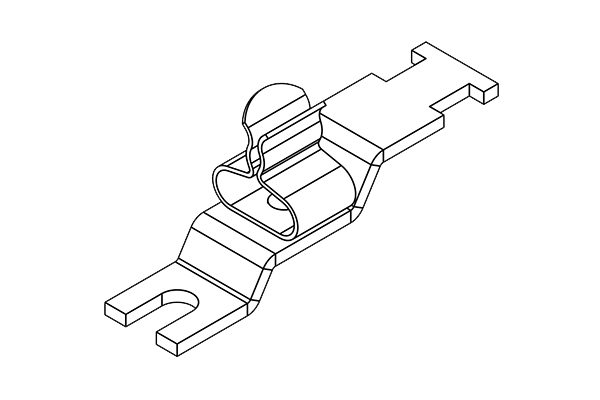

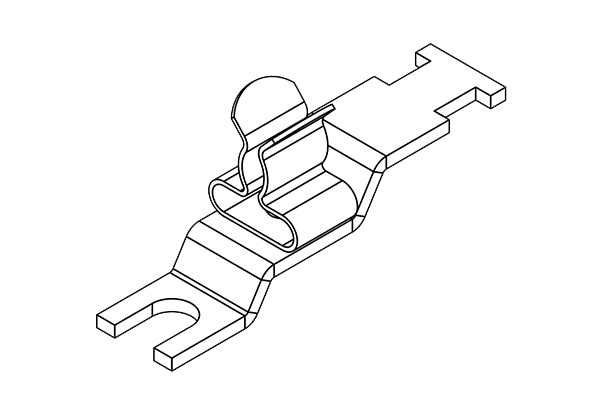

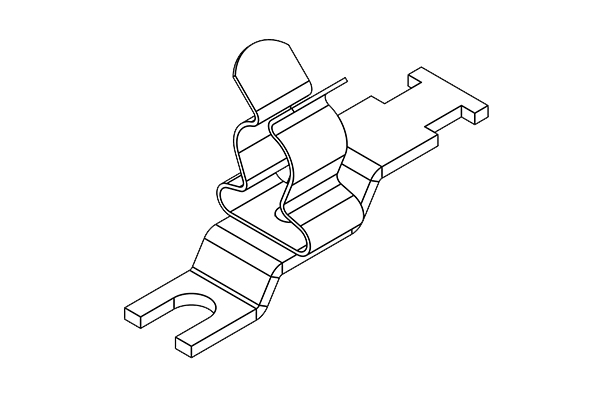

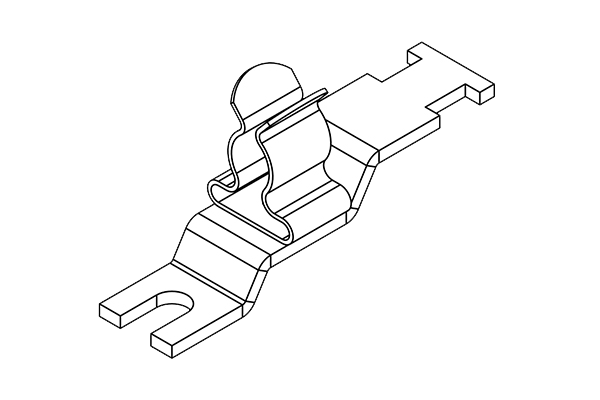

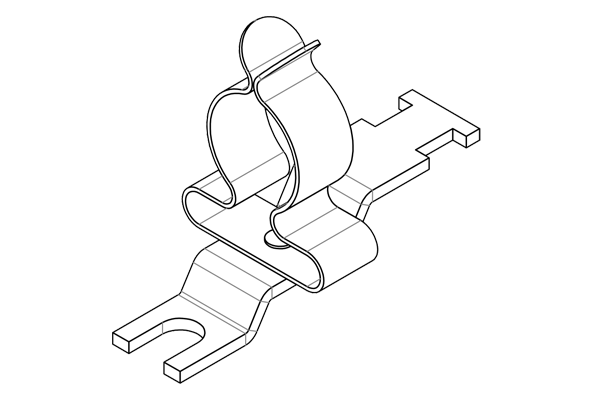

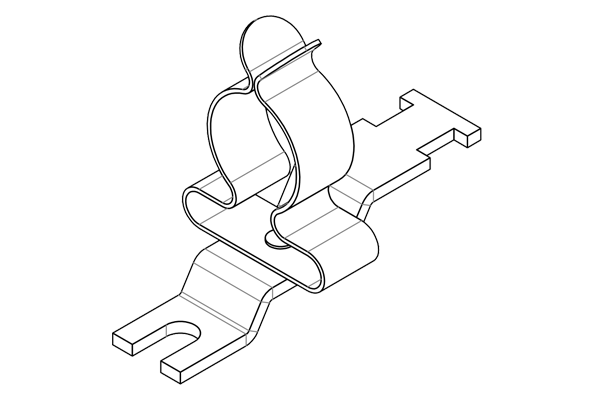

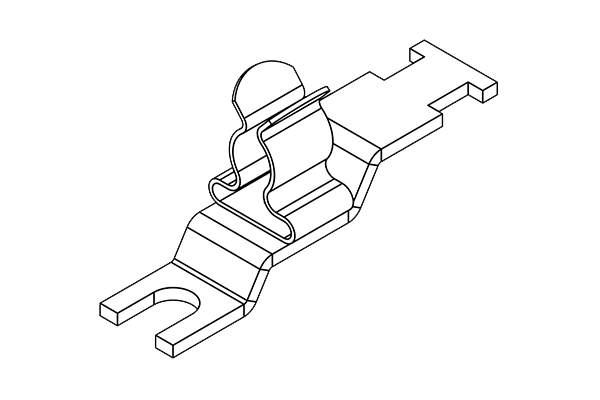

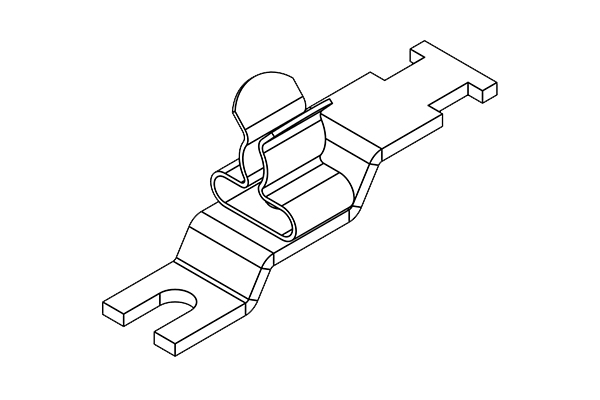

屏蔽夾LFZ-U|SKL可通過M4或M5螺釘固定。在組裝過程中，稍微松開現有的螺釘，以便能夠在重新擰緊螺釘之前將夾具滑到下面。

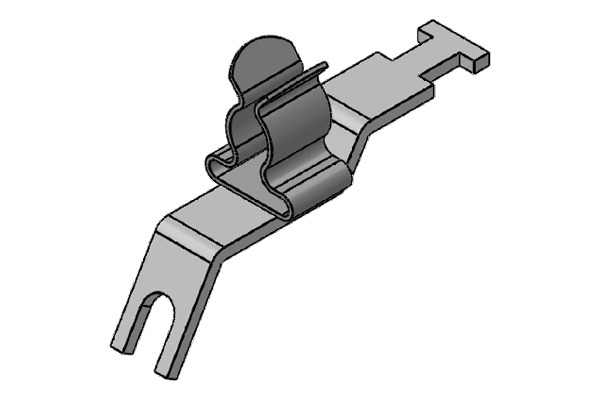

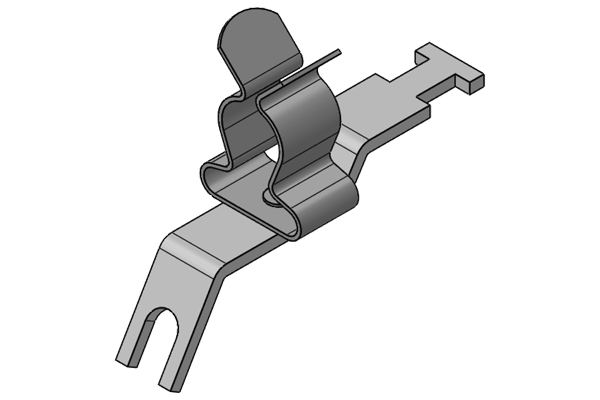

LFZ-U-AB非常適合安裝在Allen Bradley Powerflex 525/527變頻器上。 通過與變頻器直接連接即節省空間，也可從干擾源頭抑制干擾信號。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 屏蔽支架: 鋼，鍍鋅 可擰腳: 鋼，鍍鋅 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屬性 | 防震 |
產品優勢
- 部分型號集成了應力消除功能
- 和電纜屏蔽層有最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 容易安裝和拆卸
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 防震，無需維護
- 集成雙重應力釋放功能根據PROFINET安裝指導
產品類型和尺寸

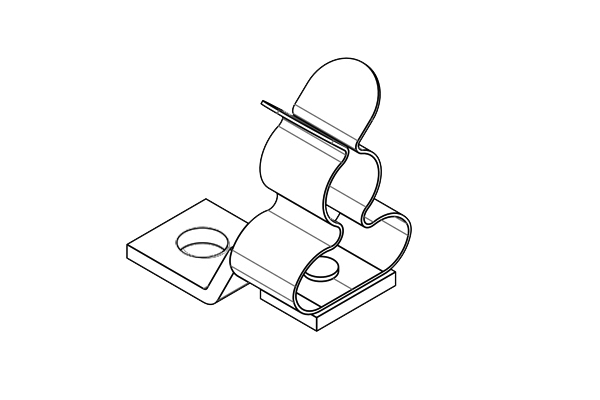

LF|MSKL 3-12 (M5)
| 訂貨號 | 37374 |
| EAN | 4251269336355 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 15 mm |
| 高度 | 26 mm |
| 安裝高度 | 26 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

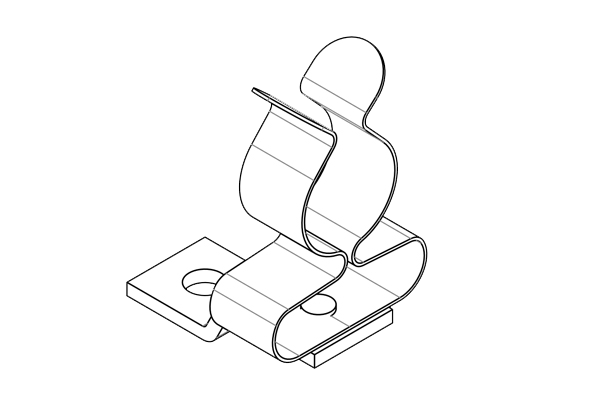

LF|MSKL 8-18 (M4)
| 訂貨號 | 37610 |
| EAN | 4251269316906 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 20 mm |
| 高度 | 32 mm |
| 安裝高度 | 32 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

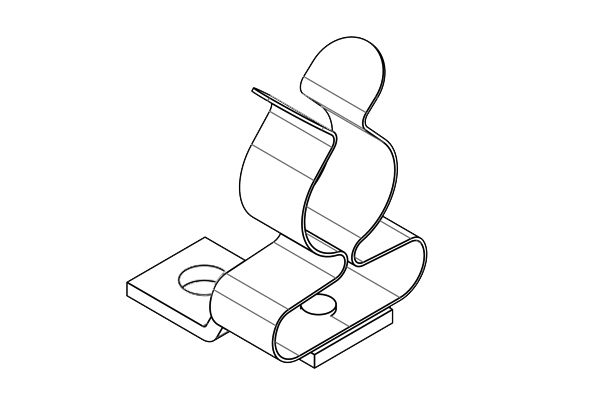

LF|MSKL 8-18 (M5)
| 訂貨號 | 37375 |
| EAN | 4251269336362 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 20 mm |
| 高度 | 32 mm |
| 安裝高度 | 32 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

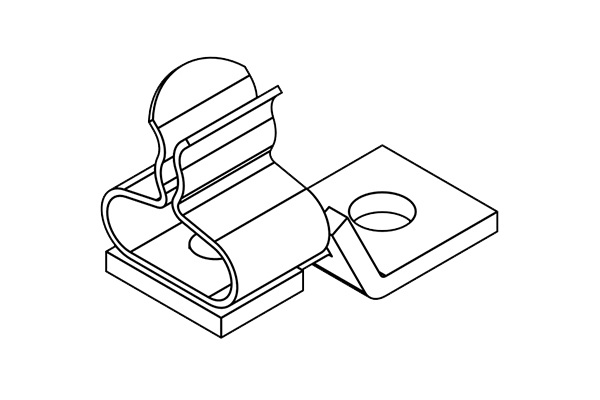

LF|SKL 1.5-3 (M4)
| 訂貨號 | 36251 |
| EAN | 4251269302404 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 18.4 mm |
| 安裝高度 | 18.4 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

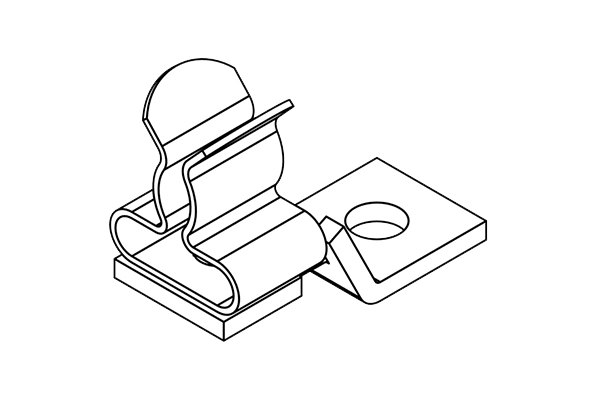

LF|SKL 3-6 (M4)
| 訂貨號 | 36253 |
| EAN | 4251269302428 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 19 mm |
| 安裝高度 | 19 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LF|SKL 6-8 (M4)
| 訂貨號 | 36255 |
| EAN | 4251269302435 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 20.5 mm |
| 安裝高度 | 20.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

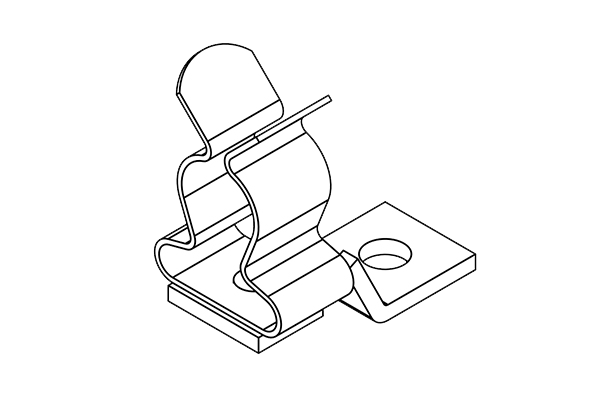

LF|SKL 8-11 (M4)
| 訂貨號 | 36256 |
| EAN | 4251269302442 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 14 mm |
| 高度 | 25.5 mm |
| 安裝高度 | 25.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

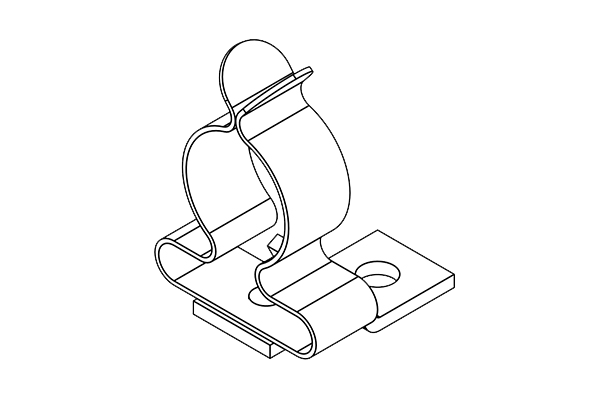

LF|SKL 11-17 (M4)
| 訂貨號 | 36257 |
| EAN | 4251269302459 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 21 mm |
| 高度 | 32.5 mm |
| 安裝高度 | 32.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

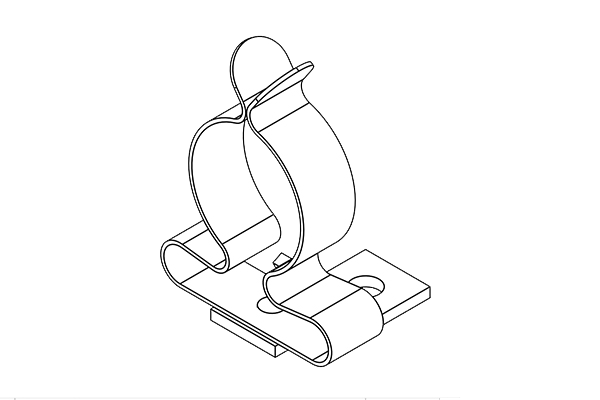

LF|SKL 17-22 (M4)
| 訂貨號 | 36258 |
| EAN | 4251269302466 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 26.5 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

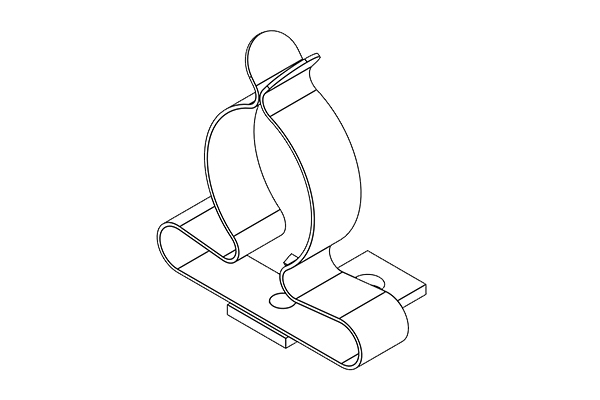

LF|SKL 22-30 (M4)
| 訂貨號 | 36259 |
| EAN | 4251269302473 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 35 mm |
| 高度 | 44.4 mm |
| 安裝高度 | 44.4 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LFZ-M|MSKL 3-12 (M4)
| 訂貨號 | 37612 |
| EAN | 4251269316913 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 46.3 mm |
| 張緊力按照 | 是 |
| 寬度 | 15 mm |
| 高度 | 26 mm |
| 安裝高度 | 26 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

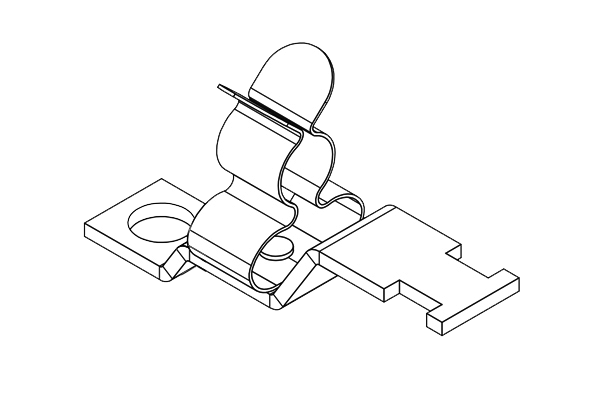

LFZ-M|MSKL 3-12 (M6)
| 訂貨號 | 37373 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 46.3 mm |
| 張緊力按照 | 是 |
| 寬度 | 15 mm |
| 高度 | 26 mm |
| 安裝高度 | 26 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |

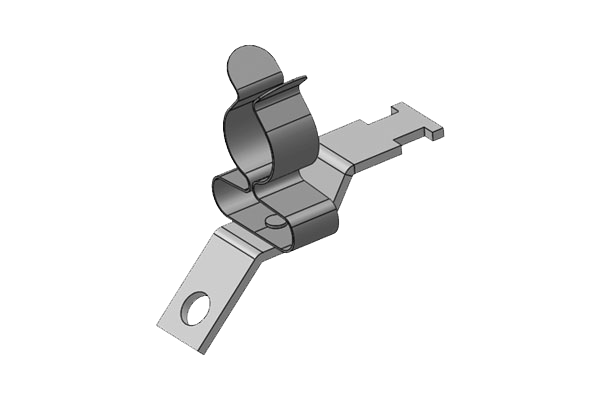

LFZ-M(45°)|MSKL 3-12 (M5)
| 訂貨號 | 37660.1 |
| EAN | 4251269320965 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 45.1 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 33.1 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

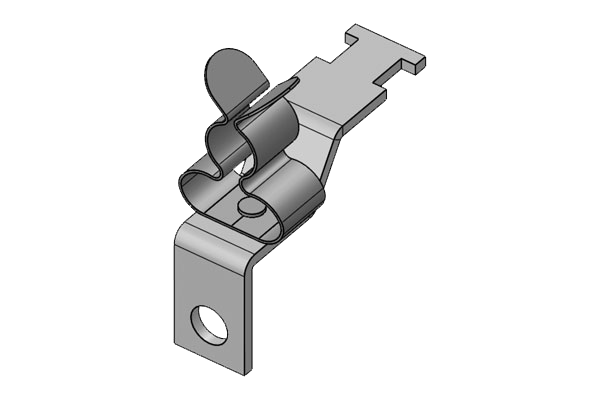

LFZ-M(90°)|MSKL 3-12 (M5)
| 訂貨號 | 37661.1 |
| EAN | 4251269321450 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 34.7 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 37.1 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

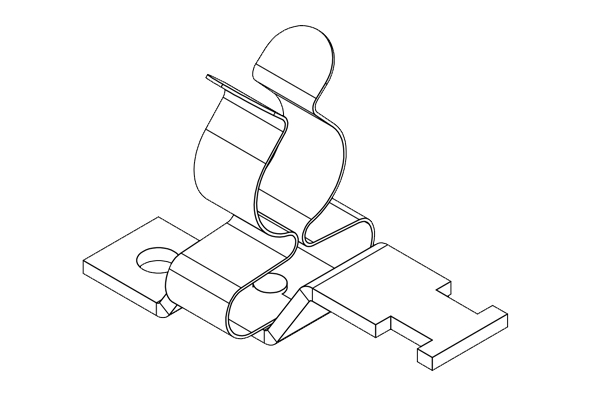

LFZ-M|MSKL 8-18 (M4)
| 訂貨號 | 37614 |
| EAN | 4251269316920 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 46.3 mm |
| 張緊力按照 | 是 |
| 寬度 | 20 mm |
| 高度 | 32.2 mm |
| 安裝高度 | 32.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LFZ-M|MSKL 8-18 (M6)
| 訂貨號 | 37388 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 46.3 mm |
| 張緊力按照 | 是 |
| 寬度 | 20 mm |
| 高度 | 32.2 mm |
| 安裝高度 | 32.2 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |
LFZ-M(45°)|MSKL 8-18 (M5)
| 訂貨號 | 37660.2 |
| EAN | 4251269320972 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 45.1 mm |
| 張緊力按照 | 是 |
| 寬度 | 19.7 mm |
| 高度 | 39.3 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |

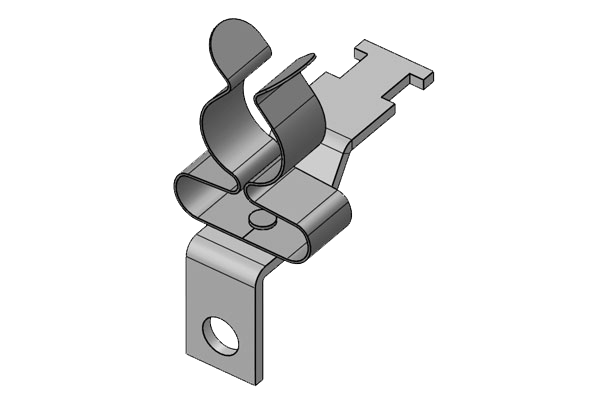

LFZ-M(90°)|MSKL 8-18 (M5)
| 訂貨號 | 37661.2 |
| EAN | 4251269321467 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 34.7 mm |
| 張緊力按照 | 是 |
| 寬度 | 19.4 mm |
| 高度 | 43.3 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |
LFZ|SKL 1.5-3 (M6)
| 訂貨號 | 37701 |
| EAN | 4251269336027 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 18.4 mm |
| 安裝高度 | 18.4 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |

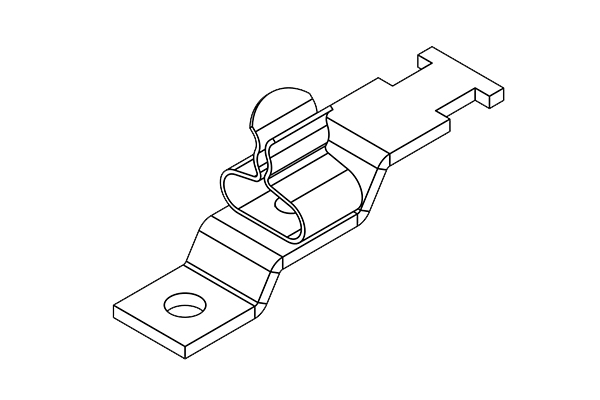

LFZ|SKL 1.5-3 (M4)
| 訂貨號 | 36910 |
| EAN | 4251269305054 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 18.4 mm |
| 安裝高度 | 18.4 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

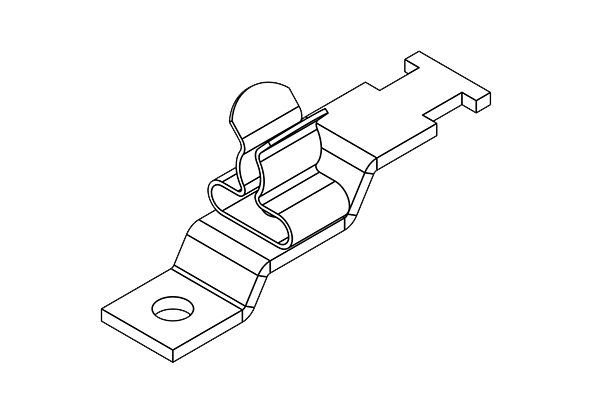

LFZ|SKL 3-6 (M4)
| 訂貨號 | 36915 |
| EAN | 4251269305061 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 19.1 mm |
| 安裝高度 | 19.1 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

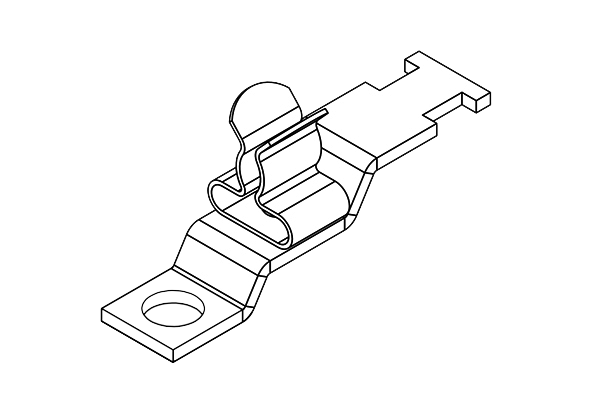

LFZ|SKL 3-6 (M6)
| 訂貨號 | 37702 |
| EAN | 4251269336034 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 19.1 mm |
| 安裝高度 | 19.1 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |
LFZ|SKL 6-8 (M4)
| 訂貨號 | 36920 |
| EAN | 4251269305078 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 20.5 mm |
| 安裝高度 | 20.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

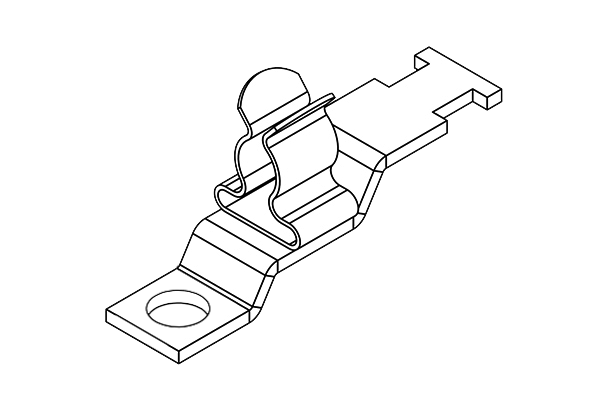

LFZ|SKL 6-8 (M6)
| 訂貨號 | 37703 |
| EAN | 4251269336041 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 20.5 mm |
| 安裝高度 | 20.5 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |

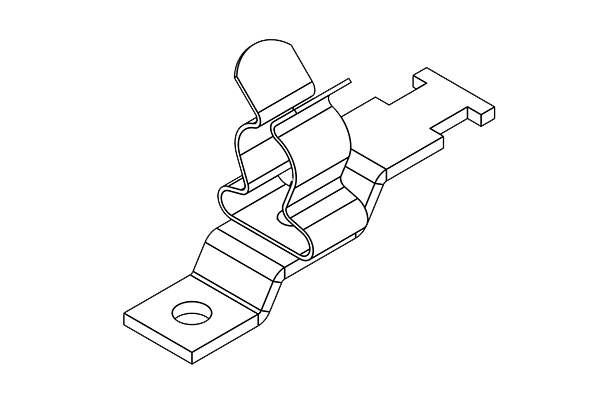

LFZ|SKL 8-11 (M4)
| 訂貨號 | 36925 |
| EAN | 4251269305085 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 14 mm |
| 高度 | 25.5 mm |
| 安裝高度 | 25.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LFZ|SKL 8-11 (M6)
| 訂貨號 | 37704 |
| EAN | 4251269336058 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 14 mm |
| 高度 | 25.5 mm |
| 安裝高度 | 25.5 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |

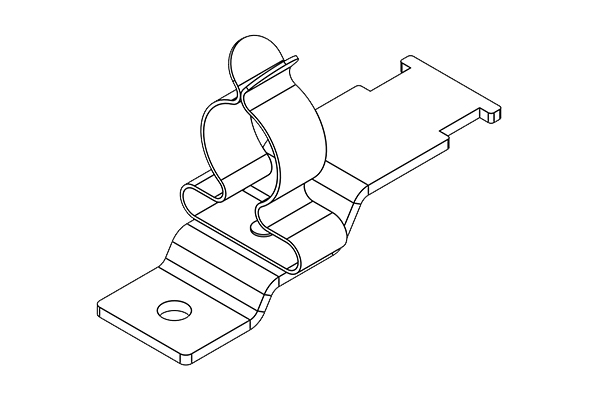

LFZ|SKL 11-17 (M4)
| 訂貨號 | 36930 |
| EAN | 4251269305092 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 21 mm |
| 高度 | 33 mm |
| 安裝高度 | 33 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LFZ|SKL 11-17 (M6)
| 訂貨號 | 37705 |
| EAN | 4251269336065 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 21 mm |
| 高度 | 33 mm |
| 安裝高度 | 33 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |
LFZ|SKL 17-22 (M4)
| 訂貨號 | 36935 |
| EAN | 4251269305108 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 26.5 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

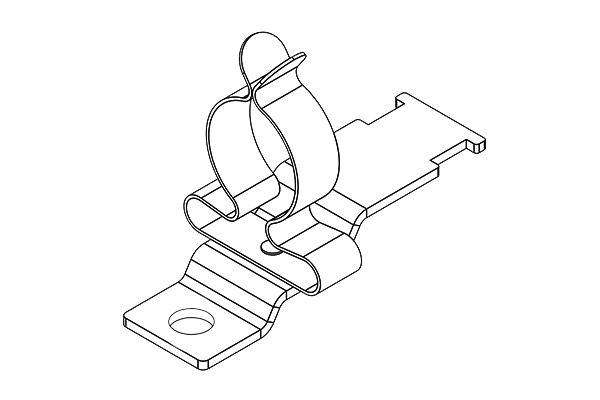

LFZ|SKL 17-22 (M6)
| 訂貨號 | 37706 |
| EAN | 4251269336072 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 26.5 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |

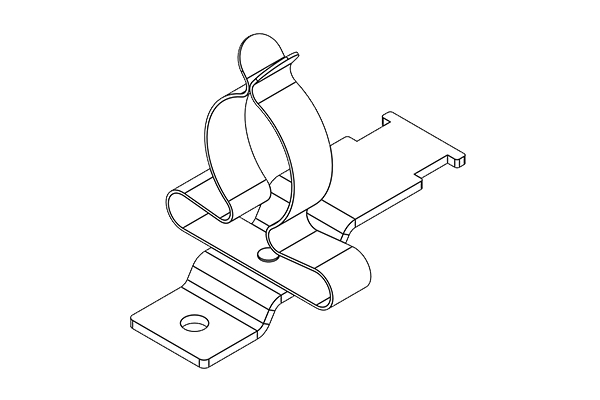

LFZ|SKL 22-30 (M4)
| 訂貨號 | 36940 |
| EAN | 4251269305115 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 35 mm |
| 高度 | 44 mm |
| 安裝高度 | 44 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LFZ|SKL 22-30 (M6)
| 訂貨號 | 37707 |
| EAN | 4251269336089 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 35 mm |
| 高度 | 44 mm |
| 安裝高度 | 44 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |

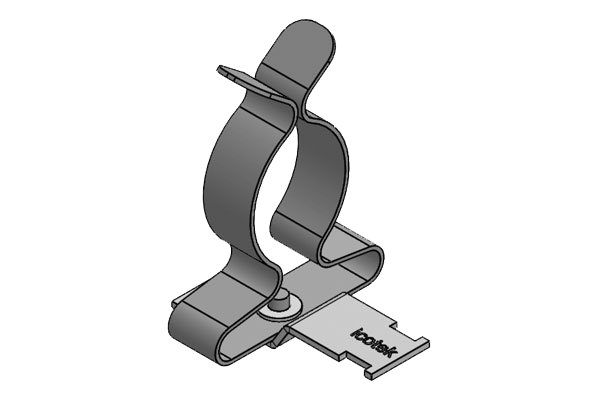

LFZ|SKL 30-38 (M4)
| 訂貨號 | 36941 |
| EAN | 4251269319082 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 30 mm |
| 最大屏蔽直徑 | 38 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 46.5 mm |
| 高度 | 67 mm |
| 安裝高度 | 67 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
LFZ|SKL 30-38 (M6)
| 訂貨號 | 37708 |
| EAN | 4251269336096 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 30 mm |
| 最大屏蔽直徑 | 38 mm |
| 長度 | 55 mm |
| 張緊力按照 | 是 |
| 寬度 | 46.5 mm |
| 高度 | 67 mm |
| 安裝高度 | 67 mm |
| 孔的尺寸 | M6 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 6.2 mm |
LFZ-U|SKL 1.5-3 (M4)
| 訂貨號 | 36886.1 |
| EAN | 4251269304972 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 18.4 mm |
| 安裝高度 | 18.4 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
LFZ-U|SKL 1.5-3 (M5)
| 訂貨號 | 36887.1 |
| EAN | 4251269305016 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 18.4 mm |
| 安裝高度 | 18.4 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |
LFZ-U|SKL 3-6 (M4)
| 訂貨號 | 36886.2 |
| EAN | 4251269304989 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 19.1 mm |
| 安裝高度 | 19.1 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
LFZ-U|SKL 3-6 (M5)
| 訂貨號 | 36887.2 |
| EAN | 4251269305023 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 19.1 mm |
| 安裝高度 | 19.1 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |
LFZ-U|SKL 6-8 (M4)
| 訂貨號 | 36886.3 |
| EAN | 4251269304996 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 20.5 mm |
| 安裝高度 | 20.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
LFZ-U|SKL 6-8 (M5)
| 訂貨號 | 36887.3 |
| EAN | 4251269305030 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 20.5 mm |
| 安裝高度 | 20.5 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |
LFZ-U|SKL 8-11 (M4)
| 訂貨號 | 36886.4 |
| EAN | 4251269305009 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 14 mm |
| 高度 | 25.5 mm |
| 安裝高度 | 25.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
LFZ-U|SKL 8-11 (M5)
| 訂貨號 | 36887.4 |
| EAN | 4251269305047 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 14 mm |
| 高度 | 25.5 mm |
| 安裝高度 | 25.5 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.2 mm |
LFZ-U|SKL 11-17 (M4)
| 訂貨號 | 36886.5 |
| EAN | 4251269323027 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 21 mm |
| 高度 | 32.5 mm |
| 安裝高度 | 32.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
LFZ-U|SKL 11-17 (M5)
| 訂貨號 | 36887.5 |
| EAN | 4251269323034 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 44.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 21 mm |
| 高度 | 32.5 mm |
| 安裝高度 | 32.5 mm |
| 孔的尺寸 | M5 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 5.1 mm |
LFZ-U-AB|SKL 6-8 (M4)
| 訂貨號 | 36948.3 |
| EAN | 4251269322365 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 43.6 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 27.2 mm |
| 安裝高度 | 27.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.3 mm |
LFZ-U-AB|SKL 8-11 (M4)
| 訂貨號 | 36948.4 |
| EAN | 4251269322372 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 43.6 mm |
| 張緊力按照 | 是 |
| 寬度 | 14 mm |
| 高度 | 32.2 mm |
| 安裝高度 | 32.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.3 mm |

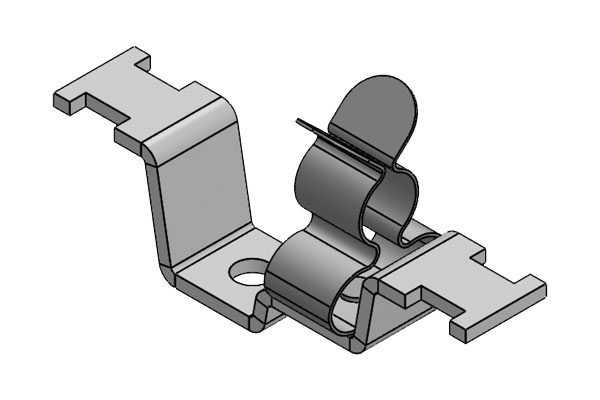

LF2Z-M|MSKL 3-12 (M4)
| 訂貨號 | 37665.150 |
| EAN | 4251269320941 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 51 mm |
| 張緊力按照 | 是 |
| 寬度 | 14.9 mm |
| 高度 | 26 mm |
| 安裝高度 | 26 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

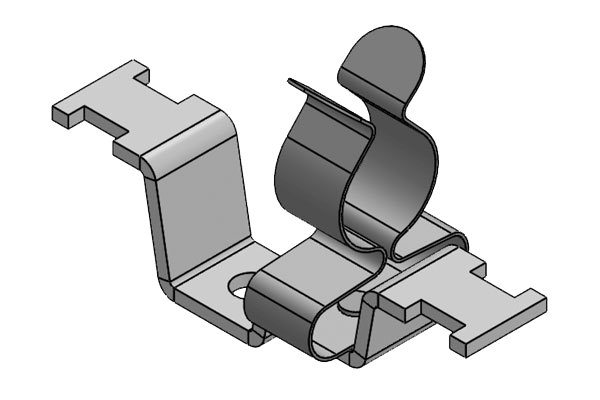

LF2Z-M|MSKL 8-18 (M4)
| 訂貨號 | 37666.150 |
| EAN | 4251269320958 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 18 mm |
| 長度 | 51 mm |
| 張緊力按照 | 是 |
| 寬度 | 19.7 mm |
| 高度 | 32.2 mm |
| 安裝高度 | 32.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |

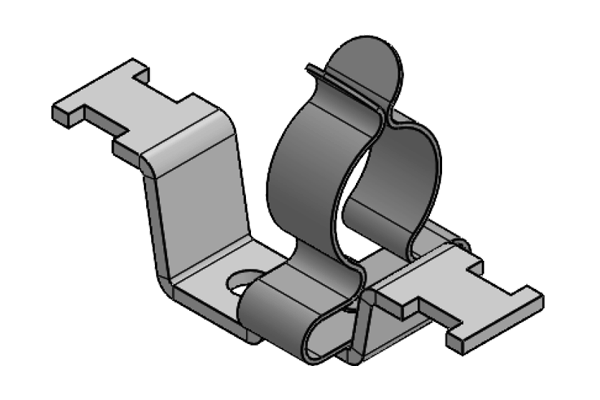

LF2Z|SKL 17-22 (M4)
| 訂貨號 | 37590.150 |
| EAN | 4251269324871 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 51 mm |
| 張緊力按照 | 是 |
| 寬度 | 21 mm |
| 高度 | 32.5 mm |
| 安裝高度 | 32.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
LF2Z|SKL 22-30 (M4)
| 訂貨號 | 37591.150 |
| EAN | 4251269324888 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 51 mm |
| 張緊力按照 | 是 |
| 寬度 | 35 mm |
| 高度 | 41.3 mm |
| 安裝高度 | 41.3 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 1 |
| 螺釘?shù)闹睆?/td> | 4.1 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器Everything you need to know about electromagnetic compatibility
Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.
But what does that mean?
This video explains clearly why EMC is so important.
您可能也對這些產品感興趣
帶EMC屏蔽夾的排線板，使用螺釘進行安裝固定
帶EMC屏蔽夾的排線板，使用螺釘進行安裝固定
帶EMC屏蔽夾的排線板，最多可以固定12根電纜。安裝時用螺釘進行固定。
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
帶EMC屏蔽夾的排線板，最多可以固定12根電纜。使用卡扣式結構固定在35mm H型DIN導軌上。
EMC 電纜屏蔽接地端子
EMC 電纜屏蔽接地端子
SK可以用螺釘安裝在安裝面板上，用SC-支腳安裝在C型DIN導軌上，或用SF-支腳安裝在H型的35 mm DIN導軌上。SS-SK屏蔽接地端子可以安裝在10×3 mm 的匯流排上。
