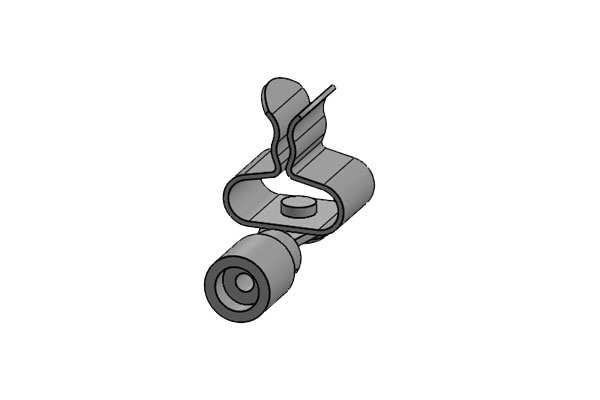

RCL 0.5-1.5mm2|SKL 1.5-3
| 訂貨號 | 36296.1 |
| EAN | 4251269319655 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 20 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 17.8 mm |
| 電纜接線頭尺寸 | 0.5 - 1.5 mm2 |
EMC 屏蔽夾，用于帶接頭電纜
帶或不帶集成的電纜固定功能

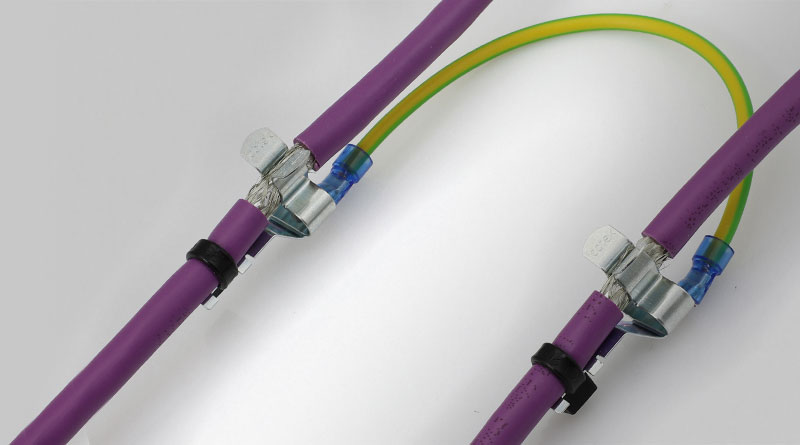

使用EMC屏蔽夾時，電纜的屏蔽層必須連接到地電位。它們易于使用，并且可以有效地將單根電纜屏蔽層接地。屏蔽夾與圓形線鼻子組合，可以將其壓接到PE導體上。

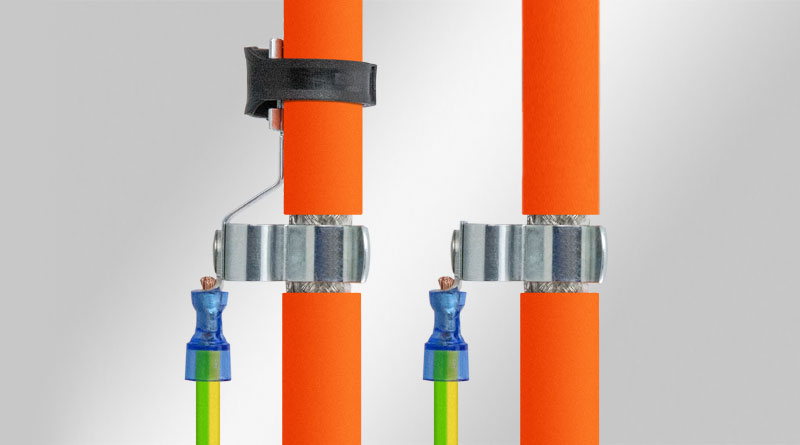

RCLZ-M屏蔽夾允許使用扎帶固定電纜。

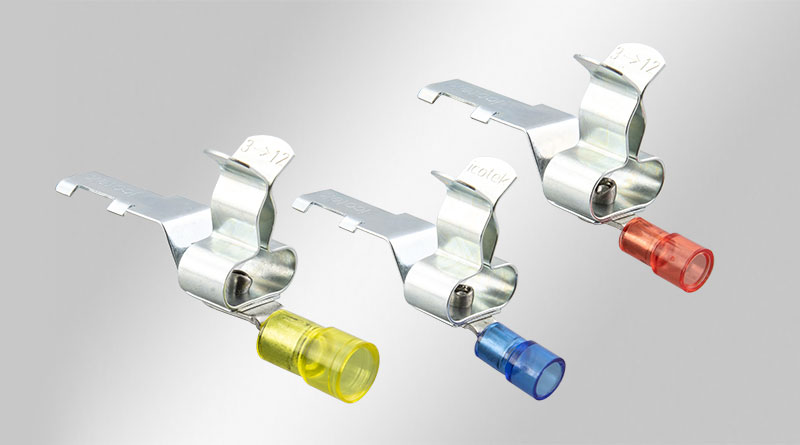

線鼻子直徑大小用不同的顏色表示：
- 紅色：0.5-1.5mm2
- 藍色：1.0-2.5mm2
- 黃色：4-6mm2
規格
| 溫度 | -30 C° 到 120 C° |
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 腳托架: 聚碳酸酯 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屬性 | 防震 |
產品優勢
- 電纜屏蔽的佳接觸面積
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 防震，無需維護
- 元件經UL認證
產品類型和尺寸
RCL 0.5-1.5mm2|MSKL 3-12
| 訂貨號 | 36296.2 |
| EAN | 4251269319662 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 20 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 25.4 mm |
| 電纜接線頭尺寸 | 0.5 - 1.5 mm2 |
RCL 1.0-2.5mm2|SKL 1.5-3
| 訂貨號 | 36297.1 |
| EAN | 4251269319679 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 21 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 18.2 mm |
| 電纜接線頭尺寸 | 1.0 - 2.5 mm2 |
RCL 1.0-2.5mm2|SKL 3-6
| 訂貨號 | 36297.3 |
| EAN | 4251269324161 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 21 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 19 mm |
| 電纜接線頭尺寸 | 1.0 - 2.5 mm2 |
RCL 1.0-2.5mm2|SKL 6-8
| 訂貨號 | 36297.4 |
| EAN | 4251269324178 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 21 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 20 mm |
| 電纜接線頭尺寸 | 1.0 - 2.5 mm2 |
RCL 1.0-2.5mm2|SKL 8-11
| 訂貨號 | 36297.5 |
| EAN | 4251269324185 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 21 mm |
| 張緊力按照 | 不 |
| 寬度 | 14 mm |
| 高度 | 25 mm |
| 電纜接線頭尺寸 | 1.0 - 2.5 mm2 |
RCL 1.0-2.5mm2|MSKL 3-12
| 訂貨號 | 36297.2 |
| EAN | 4251269319686 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 21 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 25.8 mm |
| 電纜接線頭尺寸 | 1.0 - 2.5 mm2 |
RCL 4-6mm2|SKL 1.5-3
| 訂貨號 | 36298.1 |
| EAN | 4251269319693 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 19.1 mm |
| 電纜接線頭尺寸 | 4 - 6 mm2 |
RCL 4-6mm2|MSKL 3-12
| 訂貨號 | 36298.2 |
| EAN | 4251269319709 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 24 mm |
| 張緊力按照 | 不 |
| 寬度 | 14.9 mm |
| 高度 | 26.7 mm |
| 電纜接線頭尺寸 | 4 - 6 mm2 |
RCLZ-M 0.5-1.5mm2|MSKL 3-12
| 訂貨號 | 36301.2 |
| EAN | 4251269322327 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 45.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 15 mm |
| 高度 | 26 mm |
| 電纜接線頭尺寸 | 0.5 - 1.5 mm2 |
RCLZ-M 1.0-2.5mm2|MSKL 3-12
| 訂貨號 | 36302.2 |
| EAN | 4251269322334 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 46.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 15 mm |
| 高度 | 26 mm |
| 電纜接線頭尺寸 | 1.0 - 2.5 mm2 |
RCLZ-M 4-6 mm2|MSKL 3-12
| 訂貨號 | 36303.2 |
| EAN | 4251269322341 |
| 包裝單位 | 25 |
| 安裝形式 | 夾緊 |
| 安裝位置 | PE-Leiter |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 49.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 15 mm |
| 高度 | 27 mm |
| 電纜接線頭尺寸 | 4 - 6 mm2 |
