STFZ-SP|SKL 1.5-3
| 訂貨號 | 37512.1 |
| EAN | 4251269305696 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 26.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 32.9 mm |

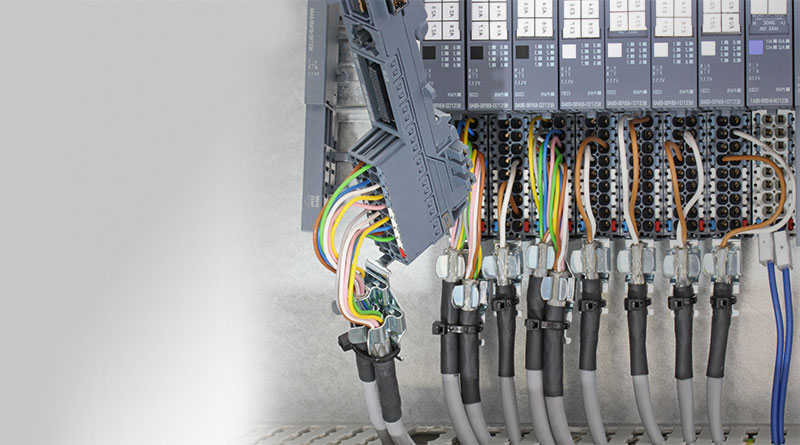

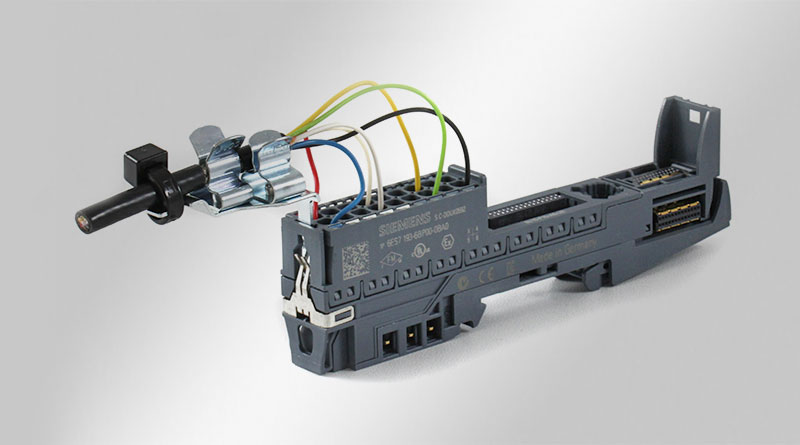

EMC屏蔽夾，用于總線模塊
帶插件安裝功能
EMC屏蔽夾可為眾多制造商的總線模塊提供應力消除，電纜引入和接地。
STFZ|SKL型適用于：
Bosch Rexroth：IP20在線模塊
PHOENIX CONTACT：INLINE系列的所有端子。 端子1.4和2.4不得用于I / O信號。
Pilz：具有屏蔽端子13和23的所有PSSu模塊
Siemens：ET200s系列的所有端子。 端子4和8不得用于I / O信號。
TURCK：BL20 I / O系統的所有端子。
VIPA SLIO：SLIO系列的所有端子。 端子4 和 8不得用于I / O信號。
WAGO：WAGO I / O Systems 750的所有端子。端子4和8不得用于I / O信號。
Rockwell Automation / Allen-Bradley：1734系列
STFZ-SP|SKL 適用于：
Siemens：SIMATIC ET 200SP
STFZ-U|SKL 適用于：
BECKHOFF：EL 3122，ES 3122，ES 9100，ES 9410，KL 1114，KS 2134
STFZ2 用于帶有兩個執行器/傳感器的模擬量I / O模塊。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 咬合腳: 鋼，鍍鋅 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 屬性 | 防震 |
產品優勢
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 在接近終端處屏蔽信號電纜
- 在總線模塊上直接進行電纜管理和應力釋放
產品類型和尺寸
STFZ-SP|SKL 3-6
| 訂貨號 | 37512.2 |
| EAN | 4251269305702 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 26.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 33.6 mm |
STFZ2-SP|01
| 訂貨號 | 37507.01 |
| EAN | 4251269305511 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 32.9 mm |
STFZ2-SP|02
| 訂貨號 | 37507.02 |
| EAN | 4251269305528 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 33.6 mm |
STFZ2-SP|03
| 訂貨號 | 37507.03 |
| EAN | 4251269305535 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 35 mm |
STFZ2-SP|10
| 訂貨號 | 37507.10 |
| EAN | 4251269305542 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 32.9 mm |
STFZ2-SP|20
| 訂貨號 | 37507.20 |
| EAN | 4251269305580 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 33.6 mm |
STFZ2-SP|30
| 訂貨號 | 37507.30 |
| EAN | 4251269305627 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 35 mm |
STFZ2-SP|11
| 訂貨號 | 37507.11 |
| EAN | 4251269305559 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 15.9 mm |
| 高度 | 32.9 mm |
STFZ2-SP|12
| 訂貨號 | 37507.12 |
| EAN | 4251269305566 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 33.6 mm |
STFZ2-SP|13
| 訂貨號 | 37507.13 |
| EAN | 4251269305573 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 35 mm |
STFZ2-SP|21
| 訂貨號 | 37507.21 |
| EAN | 4251269305597 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 33.6 mm |
STFZ2-SP|22
| 訂貨號 | 37507.22 |
| EAN | 4251269305603 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 33.6 mm |
STFZ2-SP|23
| 訂貨號 | 37507.23 |
| EAN | 4251269305610 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 35 mm |
STFZ2-SP|31
| 訂貨號 | 37507.31 |
| EAN | 4251269305634 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 35 mm |
STFZ2-SP|32
| 訂貨號 | 37507.32 |
| EAN | 4251269305641 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Siemens SIMATIC ET 200SP |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36.5 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 16.8 mm |
| 高度 | 35 mm |
STFZ-U|SKL 1.5-3
| 訂貨號 | 37514.1 |
| EAN | 4251269305726 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Beckhoff EL/ES 3122, ES 9100, ES 9410, KL 1114, KS 2134, Omron NX |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 35.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 29.9 mm |
STFZ-U|SKL 3-6
| 訂貨號 | 37514.2 |
| EAN | 4251269305733 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Beckhoff EL/ES 3122, ES 9100, ES 9410, KL 1114, KS 2134, Omron NX |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 35.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 30.6 mm |
STFZ|SKL 1.5-3
| 訂貨號 | 37510.1 |
| EAN | 4251269305665 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 26.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 32.9 mm |
STFZ|SKL 3-6
| 訂貨號 | 37510.2 |
| EAN | 4251269305672 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 26.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 33.6 mm |
STFZ|SKL 6-8
| 訂貨號 | 37510.3 |
| EAN | 4251269305689 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 26.5 mm |
| 張緊力按照 | 是 |
| 寬度 | 11.8 mm |
| 高度 | 35 mm |
STFZ2|01
| 訂貨號 | 37505.01 |
| EAN | 4251269305368 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 16 mm |
| 高度 | 33 mm |
STFZ2|02
| 訂貨號 | 37505.02 |
| EAN | 4251269305375 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 16 mm |
| 高度 | 34 mm |
STFZ2|03
| 訂貨號 | 37505.03 |
| EAN | 4251269305382 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 16 mm |
| 高度 | 35 mm |
STFZ2|10
| 訂貨號 | 37505.10 |
| EAN | 4251269305399 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36 mm |
| 張緊力按照 | 是 |
| 寬度 | 16 mm |
| 高度 | 33 mm |
STFZ2|20
| 訂貨號 | 37505.20 |
| EAN | 4251269305436 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36 mm |
| 張緊力按照 | 是 |
| 寬度 | 16 mm |
| 高度 | 34 mm |
STFZ2|30
| 訂貨號 | 37505.30 |
| EAN | 4251269305474 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36 mm |
| 張緊力按照 | 是 |
| 寬度 | 16 mm |
| 高度 | 35 mm |
STFZ2|11
| 訂貨號 | 37505.11 |
| EAN | 4251269305405 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 33 mm |
STFZ2|12
| 訂貨號 | 37505.12 |
| EAN | 4251269305412 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 34 mm |
STFZ2|13
| 訂貨號 | 37505.13 |
| EAN | 4251269305429 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 1.5 mm |
| 最大屏蔽直徑 (pos.1) | 3 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 35 mm |
STFZ2|21
| 訂貨號 | 37505.21 |
| EAN | 4251269305443 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 34 mm |
STFZ2|22
| 訂貨號 | 37505.22 |
| EAN | 4251269305450 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 34 mm |
STFZ2|23
| 訂貨號 | 37505.23 |
| EAN | 4251269305467 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 3 mm |
| 最大屏蔽直徑 (pos.1) | 6 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 35 mm |
STFZ2|31
| 訂貨號 | 37505.31 |
| EAN | 4251269305481 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 1.5 mm |
| 最大屏蔽直徑 (pos.2) | 3 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 35 mm |
STFZ2|32
| 訂貨號 | 37505.32 |
| EAN | 4251269305498 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 3 mm |
| 最大屏蔽直徑 (pos.2) | 6 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 35 mm |
STFZ2|33
| 訂貨號 | 37505.33 |
| EAN | 4251269305504 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
| 用于總線模塊 | Bosch Rexroth Inline (IP20), Phoenix Contact Inline, Pilz PSSu, Siemens ET200s, TURCK BL20, WAGO 750, VIPA SLIO, RA / Allen-Bradley 1734 |
| 屏蔽接地端子的數量 | 2 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 2 |
| 最小屏蔽直徑 (pos.1) | 6 mm |
| 最大屏蔽直徑 (pos.1) | 8 mm |
| 長度 | 36 mm |
| 最小屏蔽直徑 (pos.2) | 6 mm |
| 最大屏蔽直徑 (pos.2) | 8 mm |
| 張緊力按照 | 是 |
| 寬度 | 17 mm |
| 高度 | 35 mm |
STFZ I/O Insert Tool
| 訂貨號 | 61430 |
| 包裝單位 | 1 |
| 安裝形式 | 卡入 |
| 安裝位置 | Peripheriemodule |
有存貨
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
您可能也對這些產品感興趣
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
帶EMC屏蔽夾的排線板，最多可以固定12根電纜。使用卡扣式結構固定在35mm H型DIN導軌上。
EMC 電纜屏蔽接地端子
EMC 電纜屏蔽接地端子
SK可以用螺釘安裝在安裝面板上，用SC-支腳安裝在C型DIN導軌上，或用SF-支腳安裝在H型的35 mm DIN導軌上。SS-SK屏蔽接地端子可以安裝在10×3 mm 的匯流排上。
