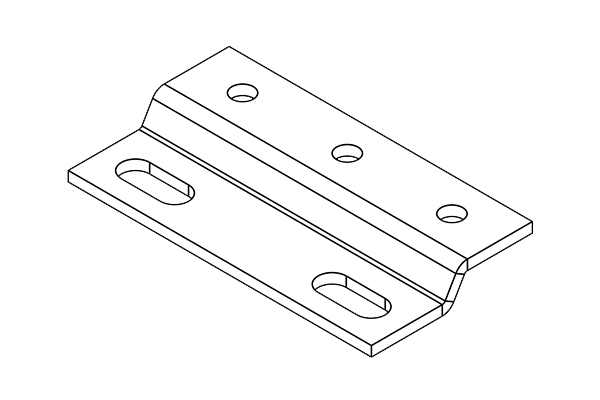

RLF (x3)
| 訂貨號 | 36965 |
| EAN | 4251269305191 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 3 |
| 電纜的數量 | 3 |
| 長度 | 46.2 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
EMC屏蔽夾排組，用螺絲釘固定
帶或不帶應力釋放功能組件
使用EMC接地組合時，必須將多根電纜的屏蔽層連接到地電位。它們易于使用，并且可以在狹小的空間內有效接地并釋放多達12根電纜的應力。有多種不同的夾體組合，用戶最多可配置12個SKL或MSKL屏蔽夾，這些屏蔽夾直接安裝在夾體組件的表面，以確保緊密連接。

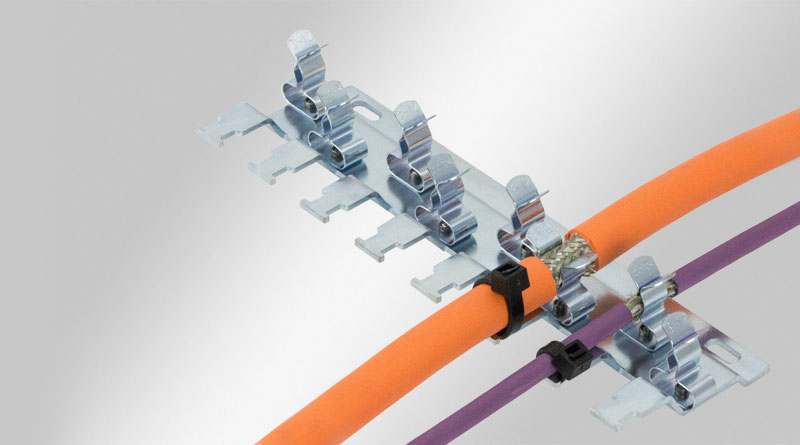

當使用帶有集成應力消除裝置的電纜時，可以用扎帶固定電纜。 以滿足EN 62444的應力消除。
可以安裝以下所列的EMC屏蔽夾：
SKL 1.5-3 | SKL 3-6 | SKL 6-8 | SKL 8-11
MSKL 3-12

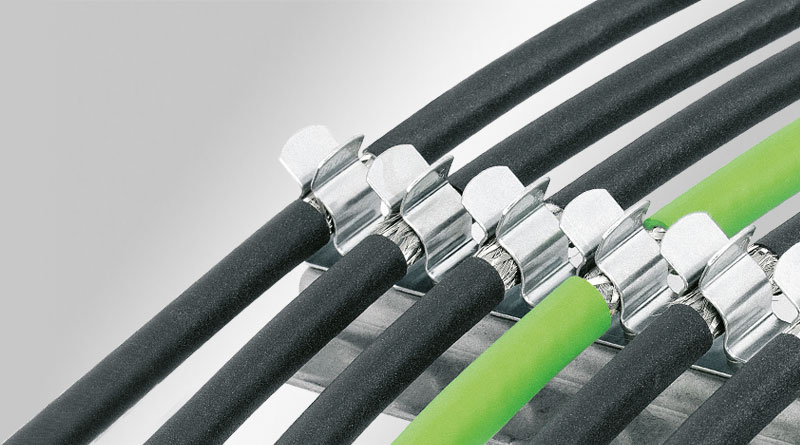

SKL屏蔽夾成一排安裝，MSKL屏蔽夾成交錯的雙排安裝，從而節約了空間的使用。
接地組件很容易通過螺釘固定到安裝板上。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 咬合腳: 彈簧鋼 腳托架: 鋼，鍍鋅 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屬性 | 防震 |
產品優勢
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 容易安裝和拆卸
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 防震，無需維護
- 優化的設計可以更加節省使用空間
- 可以設計特殊的排組以符合客戶的需求
產品類型和尺寸
RLF (x4)
| 訂貨號 | 36984 |
| EAN | 4251269305207 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 4 |
| 電纜的數量 | 4 |
| 長度 | 60.8 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x5)
| 訂貨號 | 36958 |
| EAN | 4251269305160 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 5 |
| 電纜的數量 | 5 |
| 長度 | 72.4 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x6)
| 訂貨號 | 36952 |
| EAN | 4251269305122 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 6 |
| 電纜的數量 | 6 |
| 長度 | 88 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x7)
| 訂貨號 | 36963 |
| EAN | 4251269305184 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 7 |
| 電纜的數量 | 7 |
| 長度 | 103.6 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x8)
| 訂貨號 | 36953 |
| EAN | 4251269305139 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 8 |
| 電纜的數量 | 8 |
| 長度 | 119.2 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x9)
| 訂貨號 | 36985 |
| EAN | 4251269305214 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 9 |
| 電纜的數量 | 9 |
| 長度 | 140.8 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x10)
| 訂貨號 | 36954 |
| EAN | 4251269305146 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 10 |
| 電纜的數量 | 10 |
| 長度 | 150.4 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x11)
| 訂貨號 | 36955 |
| EAN | 4251269305153 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 11 |
| 電纜的數量 | 11 |
| 長度 | 166 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLF (x12)
| 訂貨號 | 36962 |
| EAN | 4251269305177 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 12 |
| 電纜的數量 | 12 |
| 長度 | 181.6 mm |
| 張緊力按照 | 不 |
| 寬度 | 24 mm |
| 高度 | 5.5 mm |
| 安裝高度 | 5.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x2)
| 訂貨號 | 38069.002 |
| EAN | 4251269322310 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 2 |
| 電纜的數量 | 2 |
| 長度 | 36 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x3)
| 訂貨號 | 38070.002 |
| EAN | 4251269318016 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 3 |
| 電纜的數量 | 3 |
| 長度 | 52 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x4)
| 訂貨號 | 38071.002 |
| EAN | 4251269318023 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 4 |
| 電纜的數量 | 4 |
| 長度 | 73 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x5)
| 訂貨號 | 38072.002 |
| EAN | 4251269318030 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 5 |
| 電纜的數量 | 5 |
| 長度 | 94 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x6)
| 訂貨號 | 38073.002 |
| EAN | 4251269318047 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 6 |
| 電纜的數量 | 6 |
| 長度 | 115 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x7)
| 訂貨號 | 38074.002 |
| EAN | 4251269318054 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 7 |
| 電纜的數量 | 7 |
| 長度 | 136 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x8)
| 訂貨號 | 38075.002 |
| EAN | 4251269318061 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 8 |
| 電纜的數量 | 8 |
| 長度 | 157 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x9)
| 訂貨號 | 38076.002 |
| EAN | 4251269318078 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 9 |
| 電纜的數量 | 9 |
| 長度 | 178 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x10)
| 訂貨號 | 38077.002 |
| EAN | 4251269318085 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 10 |
| 電纜的數量 | 10 |
| 長度 | 199 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x11)
| 訂貨號 | 38078.002 |
| EAN | 4251269318092 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 11 |
| 電纜的數量 | 11 |
| 長度 | 220 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ-M (x12)
| 訂貨號 | 38079.002 |
| EAN | 4251269318108 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | MSKL |
| 屏蔽接地端子的數量 | 12 |
| 電纜的數量 | 12 |
| 長度 | 241 mm |
| 張緊力按照 | 是 |
| 寬度 | 54.1 mm |
| 高度 | 14.2 mm |
| 安裝高度 | 14.2 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x3)
| 訂貨號 | 38005 |
| EAN | 4251269305757 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 3 |
| 電纜的數量 | 3 |
| 長度 | 41.2 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x4)
| 訂貨號 | 38010 |
| EAN | 4251269305764 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 4 |
| 電纜的數量 | 4 |
| 長度 | 56.8 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x5)
| 訂貨號 | 38015 |
| EAN | 4251269305771 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 5 |
| 電纜的數量 | 5 |
| 長度 | 72.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x6)
| 訂貨號 | 38020 |
| EAN | 4251269305788 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 6 |
| 電纜的數量 | 6 |
| 長度 | 88 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x7)
| 訂貨號 | 38025 |
| EAN | 4251269305795 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 7 |
| 電纜的數量 | 7 |
| 長度 | 103.6 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x8)
| 訂貨號 | 38030 |
| EAN | 4251269305801 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 8 |
| 電纜的數量 | 8 |
| 長度 | 119.2 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x9)
| 訂貨號 | 38035 |
| EAN | 4251269305818 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 9 |
| 電纜的數量 | 9 |
| 長度 | 134.8 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x10)
| 訂貨號 | 38040 |
| EAN | 4251269305825 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 10 |
| 電纜的數量 | 10 |
| 長度 | 150.4 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x11)
| 訂貨號 | 38045 |
| EAN | 4251269305832 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 11 |
| 電纜的數量 | 11 |
| 長度 | 166 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
RLFZ (x12)
| 訂貨號 | 38050 |
| EAN | 4251269305849 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片 |
| 屏蔽夾類型 | SKL |
| 屏蔽接地端子的數量 | 12 |
| 電纜的數量 | 12 |
| 長度 | 181.6 mm |
| 張緊力按照 | 是 |
| 寬度 | 44.4 mm |
| 高度 | 10.5 mm |
| 安裝高度 | 10.5 mm |
| 孔的尺寸 | M4 |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 4.2 mm |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器Everything you need to know about electromagnetic compatibility
Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.
But what does that mean?
This video explains clearly why EMC is so important.
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
您可能也對這些產品感興趣
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
帶EMC屏蔽夾的排線板，最多可以固定12根電纜。使用卡扣式結構固定在35mm H型DIN導軌上。
EMC 屏蔽接地端子（環形電纜接線片）
EMC 屏蔽接地端子（環形電纜接線片）
從現在開始，EMC屏蔽夾可以用于安裝在環形電纜接線片上
EMC 電纜屏蔽接地端子
EMC 電纜屏蔽接地端子
SK可以用螺釘安裝在安裝面板上，用SC-支腳安裝在C型DIN導軌上，或用SF-支腳安裝在H型的35 mm DIN導軌上。SS-SK屏蔽接地端子可以安裝在10×3 mm 的匯流排上。
