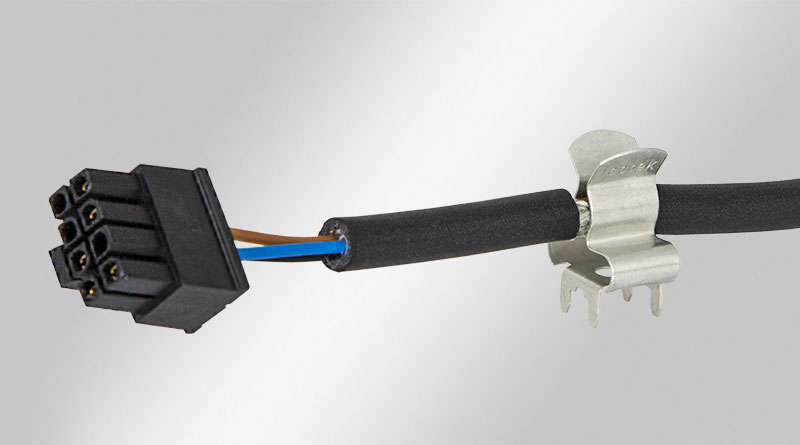

使用EMC屏蔽夾，必須將電纜的屏蔽層連接到地電位。它們易于使用并且有效地將單根電纜的屏蔽層接地。

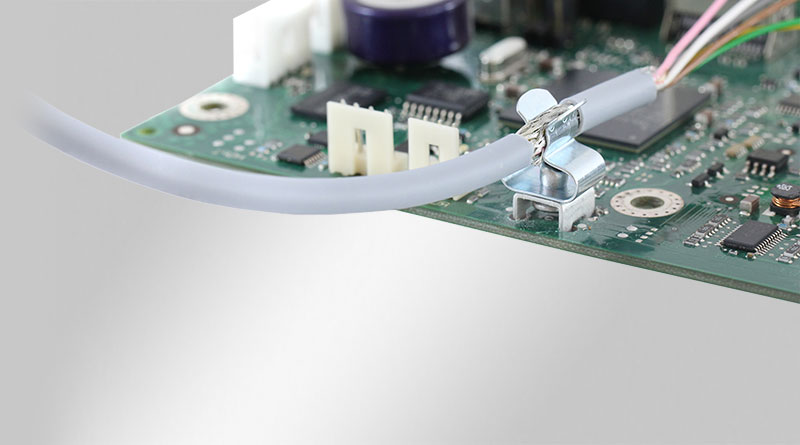

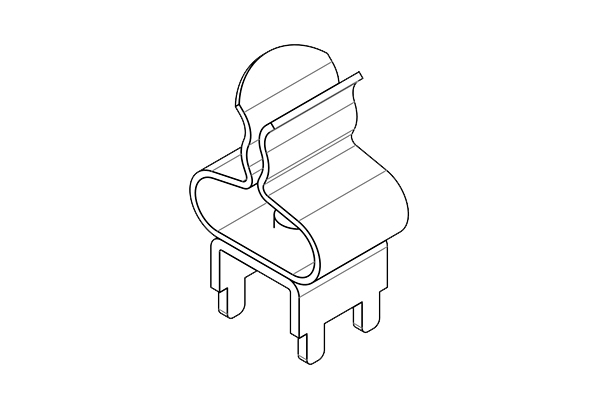

PCB|SKL由焊腳和SKL屏蔽夾組成，可在印刷電路板上進行組裝。 有多種設計可供選擇。
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 腳托架: 黃銅 鍍鋅 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 訂貨號 | 36650.1 |
| EAN | 4251269303128 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 8 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 20 mm |
| 安裝高度 | 13.2 mm |
| 厚度 s | 1 mm |
| 焊腳高度H | 6.8 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 2.6 mm |
| 長*寬 a × b | 5 x 7.2 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36656.1 |
| EAN | 4251269303159 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 9.2 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 25 mm |
| 安裝高度 | 21 mm |
| 厚度 s | 1 mm |
| 焊腳高度H | 12.5 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 4 mm |
| 長*寬 a × b | 5 x 10.1 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36653.1 |
| EAN | 4251269319273 |
| 包裝單位 | 25 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 8 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 17.5 mm |
| 安裝高度 | 14.9 mm |
| 厚度 s | 0.3 mm |
| 焊腳高度H | 4.4 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 2.6 mm |
| 長*寬 a × b | 5 x 7.2 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36650.2 |
| EAN | 4251269303135 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 8 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 20 mm |
| 安裝高度 | 13.2 mm |
| 厚度 s | 1 mm |
| 焊腳高度H | 6.8 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 2.6 mm |
| 長*寬 a × b | 5 x 7.2 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36656.2 |
| EAN | 4251269303166 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 9.2 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 25 mm |
| 安裝高度 | 21 mm |
| 厚度 s | 1 mm |
| 焊腳高度H | 12.5 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 4 mm |
| 長*寬 a × b | 5 x 10.1 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36650.3 |
| EAN | 4251269303142 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 8 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 22 mm |
| 安裝高度 | 15.2 mm |
| 厚度 s | 0.8 mm |
| 焊腳高度H | 6.8 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 2.6 mm |
| 長*寬 a × b | 5 x 7.2 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36650.4 |
| EAN | 4251269334283 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 8 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 27 mm |
| 安裝高度 | 20.2 mm |
| 厚度 s | 0.8 mm |
| 焊腳高度H | 6.8 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 2.6 mm |
| 長*寬 a × b | 5 x 7.2 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 37306 |
| EAN | 4251269333279 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | MSKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 8 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 27 mm |
| 安裝高度 | 20.2 mm |
| 厚度 s | 0.8 mm |
| 焊腳高度H | 6.8 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 2.6 mm |
| 長*寬 a × b | 5 x 7.2 mm |
| 孔的尺寸 | 1.8 |
| 訂貨號 | 36656.3 |
| EAN | 4251269303173 |
| 包裝單位 | 10 |
| 安裝形式 | 焊接 |
| 安裝位置 | Leiterplatten |
| 屏蔽接地端子的數量 | 1 |
| 屏蔽夾類型 | SKL |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 9.2 mm |
| 張緊力按照 | 不 |
| 寬度 | 11.8 mm |
| 高度 | 27 mm |
| 安裝高度 | 23 mm |
| 厚度 s | 1 mm |
| 焊腳高度H | 12.5 mm |
| 寬度 S | 1.6 mm |
| 高度 h | 4 mm |
| 長*寬 a × b | 5 x 10.1 mm |
| 孔的尺寸 | 1.8 |
